#Catatan27Juli2019 Send data using LoRa

Assalamualaikum
Selamat siang digiers!, hari ini kembali melanjutkan tutorial yang berkenaan dengan praktek yang kami lakukan pada pelatihan digitalent scholarship. Hari ini kami akan memberikan tutorial mengirim data menggunakan LoRa. Sebelum masuk pada tutorial, kami ingin memberikan sedikit pengantar mengenai LoRa. LoRa ( Long Range) adalah teknik modulasi spread spectrum yang berasal dari teknologi chirp spread spectrum (CSS) dan merupakan implementasi biaya rendah pertama dari spread chirp untuk penggunaan komersial. Ini dikembangkan oleh Cycleo dari Grenoble, Prancis , dan diakuisisi oleh Semtech pada 2012, anggota pendiri Aliansi LoRa (sumber : wikipedia). Untuk lebih jelasnya silahkan membaca referensi yang berkaitan yah. Yuk kita langsung ke tutorial nya.

1. Siapkan peralatan
      Sebelum memulai ngoding, kalian harus siapkan alat-alat apa saja yang diperlukan.
  1. Module LoRa.
  2. Mikrokontroler esp32.
  3. Breadboard.
  4. Sensor DHT11.
  5. Jumper.
      Kemudian teman-teman silahkan rangkai menggunakan kabel jumper


LoRa esp32
GND GND
3.3v 3.3v
D6 MISO
D7 MOSI
D5 SCK
D0 NSS
DHT esp32
GND GND
VCC 3.3v
Data D13

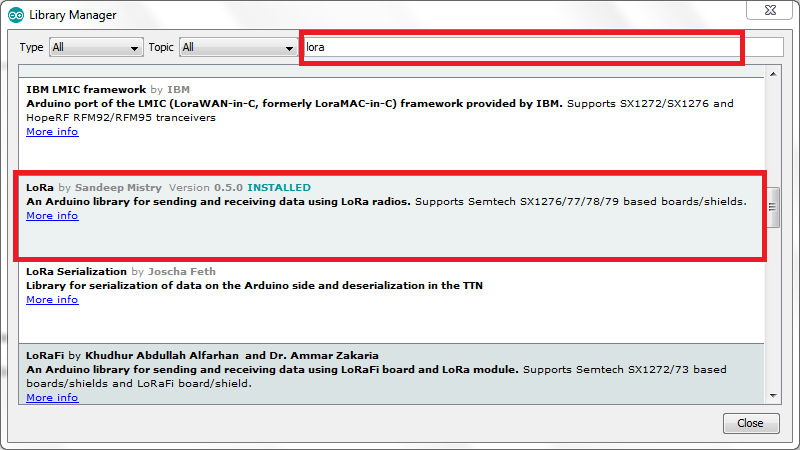

2. Install Library LoRa dan DHT 11
      Sebelum memulai kodingan, kalian harus menginstall library LoRa dan DHT 11




3. Program pada arduino IDE untuk mengirim data
      Program pada arduino IDE kalian, untuk mempermudah kalian mempelajarinya kami akan                  memberikan kodenya

4. Cek, sudah terkirim?
      Setelah kalian mengupload codenya, silahkan cek pada serial monitor arduino IDE


   Jika pada serial monitor telah muncul seperti gambar diatas, maka kalian telah berhasil mengirim       data temperature dan humidity melalui lora. Sekian tutorial kali ini, terimakasih

 Wassalamualaikum
